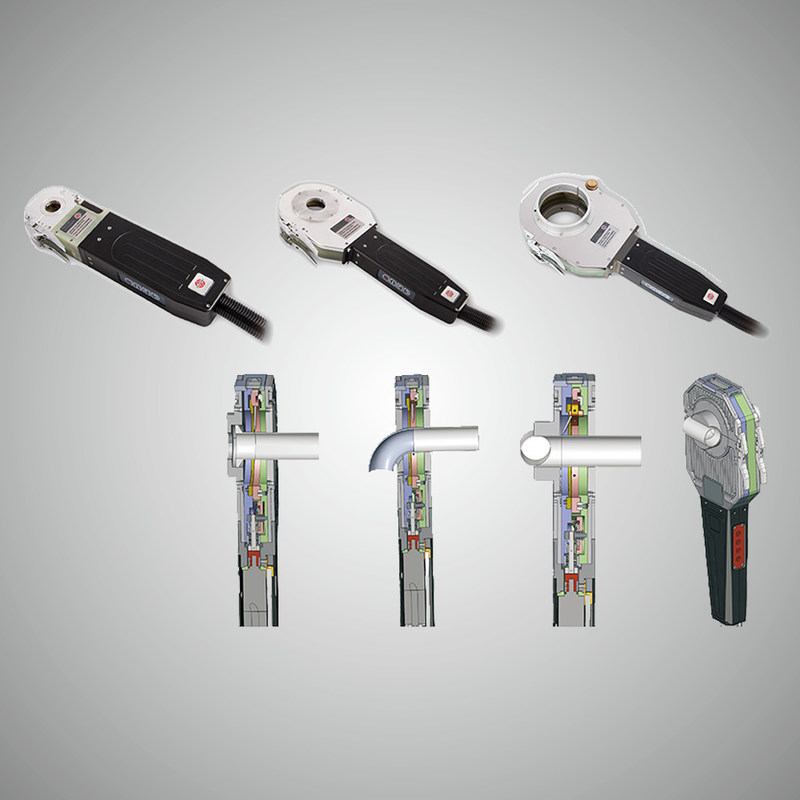

A cabeça de soldadura é uma cabeça de soldadura especial para a soldadura de arco de tungstênio automático orbital ((sem fio de soldadura) projetada para a junção de traseira de vários acessórios de tubulação.A cavidade de vedação é preenchida com gás protetor para garantir que a costura de solda esteja bem protegidaE de acordo com as exigências do cliente, podemos personalizar a fixação composta dentro da faixa de diâmetro do tubo.Este sistema de fixação pode garantir o posicionamento preciso das peças soldadas sem a necessidade de posicionamento de soldagem pontualEsta máquina pode ser utilizada com Tube Master200,iOrbital4000,iOrbital5000 fontes de energia de soldagem controladas por programa,e pode concretizar com precisão a soldagem de tubos/tubos TIG em todas as posições,com elevada reprodutibilidade dos resultados da soldadura e resultados de soldadura ideais.Usados principalmente na electrónica, na instrumentação, na indústria farmacêutica, nas instalações de engenharia, nas indústrias militar e nuclear.
|
TC26 |
TC36 |
TC76 | TC156 |
TC-2 |
TC-3 |
TC-4 | |
|
Material soldável |
Aço carbono, aço inoxidável, liga de titânio |
Aço carbono, aço inoxidável, liga de titânio |
Aço carbono, aço inoxidável, liga de titânio | Aço carbono, aço inoxidável, liga de titânio |
Aço carbono, aço inoxidável, liga de titânio |
Aço carbono, aço inoxidável, liga de titânio |
Aço carbono, aço inoxidável, liga de titânio |
|
Diâmetro do tubo soldável ((mm) |
Φ6 Φ22 1 ⁄ 4 ′′ 7/8") |
Φ6 Φ32 1 / 4 ′′ 11/4") |
Φ19.05 Φ63.53/4 "- Não.2 1/2 ") | Φ50.8 Φ168.3 ((2′′ 65/8") |
Φ12.7 Φ50.8 (< 1/2′′) |
Φ19.05 Φ7 ((3/4 ′′ ′′ 3 ′′) |
Φ38.1 Φ101.6 ((2 ′′ ′′ 4 ′′) |
|
Volframo OD ((mm) |
Φ1.0;Φ1.6 |
Φ1.6;Φ2.4 |
Φ1.6;Φ2.4 |
Φ2.4;Φ3.2 |
Φ1.6;Φ2.4 |
Φ1.6;Φ2.4 |
Φ2.4;Φ3.2 |
|
Velocidade de rotação ((rpm)) |
0.6 ¢ 12 |
0.3·6 |
0.2·6 |
0.06 ¢1.2 |
0.24 ¢4.8 |
0.2·4 |
0.095 ¥1.9 |
|
Gás protetor |
Argão |
Argão |
Argão | Argão |
Argão |
Argão |
Argão |
|
Método de arrefecimento |
refrigeração por água |
refrigeração por água |
refrigeração por água | refrigeração por água |
refrigeração por água |
refrigeração por água |
refrigeração por água |
|
Fluxo de arrefecimento ((ml/min) |
≥ 300 |
≥ 300 |
≥ 300 | ≥ 300 |
≥ 300 |
≥ 300 |
≥ 300 |
|
Corrente nominal |
60A ciclo de trabalho 60% |
65A Ciclo de trabalho 60% |
75A ciclo de trabalho 60% | Ciclo de trabalho 100A 60% |
75A ciclo de trabalho 60% |
75A ciclo de trabalho 60% |
Ciclo de trabalho 100A 60% |
|
Dimensões principais ((mm) |
|||||||
|
A |
80 |
98 |
145 | 295 |
135 |
160 |
195 |
|
B |
40 |
47 |
72 | 150 |
65 |
79 |
97 |
|
C |
40 |
41 |
43 | 61 |
38 |
38 |
57 |
|
D |
340 |
360 |
412 | 630 |
426 |
453 |
497 |
|
Peso ((kg) |
2.0 (sem cabo) |
2.0 (sem cabo) |
3.0 (sem cabo) |
10.5 (sem cabo) |
2.5 (sem cabo) |
3.5 (sem cabo) |
6 (sem cabo) |
|
Dimensão ((mm) |
340*80*40 |
360*120*41 |
412*165*43 | 630*330*61 |
426*155*38 |
453*177*38 |
497*230*57 |
O projecto selado é adotado e o efeito de protecção é mais suficiente;
Dispositivo de fixação automática flexível e patenteado, posicionamento preciso;
Apto para solda de tubos de aço carbono de parede fina, aço inoxidável, titânio e ligas de titânio;
Método de soldadura por autofusão;
Equipado com botões de operação na cabeça de solda, a cabeça de solda é fácil de usar e adequada para instalação no local.
